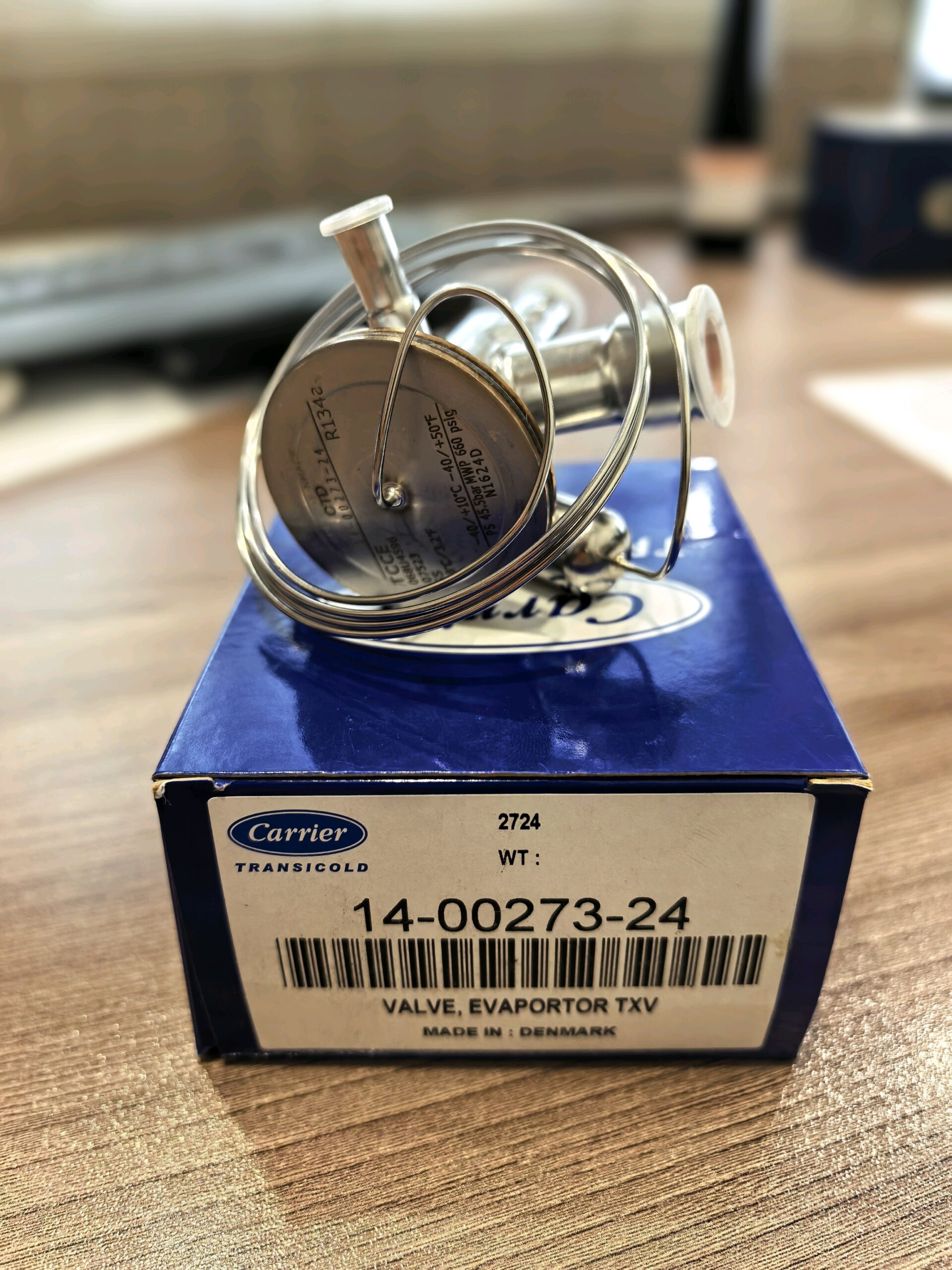

ТРВ Carrier 14-00273-24

Термостатический расширительный клапан (ТРВ) Carrier 14‑00273‑24:

технические характеристики

Термостатический расширительный клапан Carrier 14‑00273‑24 — ключевой элемент холодильного контура рефрижераторного контейнера,

 обеспечивающий точное регулирование подачи хладагента в испаритель. Ниже приведён детальный обзор его технических параметров

и конструктивных особенностей.

Основные технические данные

• Модель: Carrier 14‑00273‑24.
• Тип устройства: термостатический расширительный клапан (ТРВ).
• Назначение: дозирование хладагента в испарителе с учётом текущего перегрева.
• Совместимый хладагент: R-409A, R-404A (стандарт для рефконтейнеров Carrier).
• Номинальный расход хладагента: до 12 кВт (при стандартных условиях испытания).
• Диапазон рабочих температур: от −30 °C до +45 °C (в контуре испарителя).
• Максимальное рабочее давление: 28 бар (2,8 МПа).
• Давление настройки предохранителя: 32 бар (3,2 МПа).
• Перегрев настройки: регулируемый, стандартный диапазон — 4–8 K.

Конструктивные параметры

• Материал корпуса: коррозионностойкая латунь (CW617N) с никелированным покрытием.
• Мембрана: нержавеющая сталь (AISI 304) с фторопластовым уплотнением.
• Термобаллон: медь с капиллярной трубкой из нержавеющей стали (длина — 1,2 м).
• Присоединительные патрубки:
  • вход: 1/4″ SAE (внешняя резьба);
  • выход: 3/8″ ODF (под пайку).
• Габаритные размеры (Д × Ш × В): 85 × 45 × 30 мм.
• Масса: 0,4 кг.

Гидравлические характеристики

• Пропускная способность (K_v): 0,8 м³/ч (при перепаде давления 1 бар).
• Гидравлическое сопротивление: не более 0,15 бар при номинальном расходе.
• Минимальный перепад давления на клапане: 0,5 бар (для стабильной работы).
• Точность регулирования перегрева: ±0,5 K.

Электрические параметры (для версий с доп. датчиками)

• Сенсор температуры: NTC 10 кОм при 25 °C.
• Диапазон измерения сенсора: от −50 °C до +100 °C.
• Погрешность сенсора: ±0,2 °C.

Эксплуатационные параметры

• Допустимая вибрация: до 5 g (в диапазоне 5–500 Гц).
• Устойчивость к ударам: до 15 g (полусинусоидальный импульс 11 мс).
• Класс защиты корпуса: IP54 (от пыли и брызг).
• Срок службы: не менее 10 лет при соблюдении условий эксплуатации.
• Межсервисный интервал: 24 месяца (при регулярной диагностике).

Совместимость и замена

• Прямые аналоги: Carrier 14‑00273‑08 (полная взаимозаменяемость).
• Совместимые модели рефконтейнеров:
  • Carrier Marine Primeline (серии 541, 561);
  • Carrier Thinline (модели T-100, T-200).
• Типовые холодильные агрегаты: CSU-500, CSU-700.

Особенности конструкции, влияющие на надёжность

1. Двойное уплотнение термобаллона — исключает утечку рабочей среды.
2. Антикоррозионное покрытие внутренних каналов — устойчивость к агрессивным средам.
3. Регулировочный винт с фиксатором — предотвращает самопроизвольное изменение настроек.
4. Защитный колпачок на капиллярной трубке — снижает риск механических повреждений.

Условия эксплуатации

• Окружающая среда: морская атмосфера (солевой туман, влажность до 95 %).
• Допустимый наклон: до 10° от вертикали.
• Ограничения:
  • не допускать работы без хладагента;
  • избегать резких температурных скачков (>10 K/мин).

Маркировка и идентификация

На корпусе клапана нанесены:

• артикул (14‑00273‑24);
• серийный номер;
• дата производства (ГГ.ММ);
• логотип Carrier;
• стрелки направления потока хладагента.

Заключение

ТРВ Carrier 14‑00273‑24 сочетает:

• высокую точность регулирования (погрешность ±0,5 K);
• устойчивость к экстремальным условиям (вибрация, солевой туман);
• длительный срок службы (от 10 лет).

Соблюдение указанных технических параметров при монтаже и эксплуатации гарантирует:

• стабильное поддержание температуры в рефконтейнере;
• защиту компрессора от гидроударов;
• снижение энергопотребления на 5–10 % за счёт оптимального перегрева.
