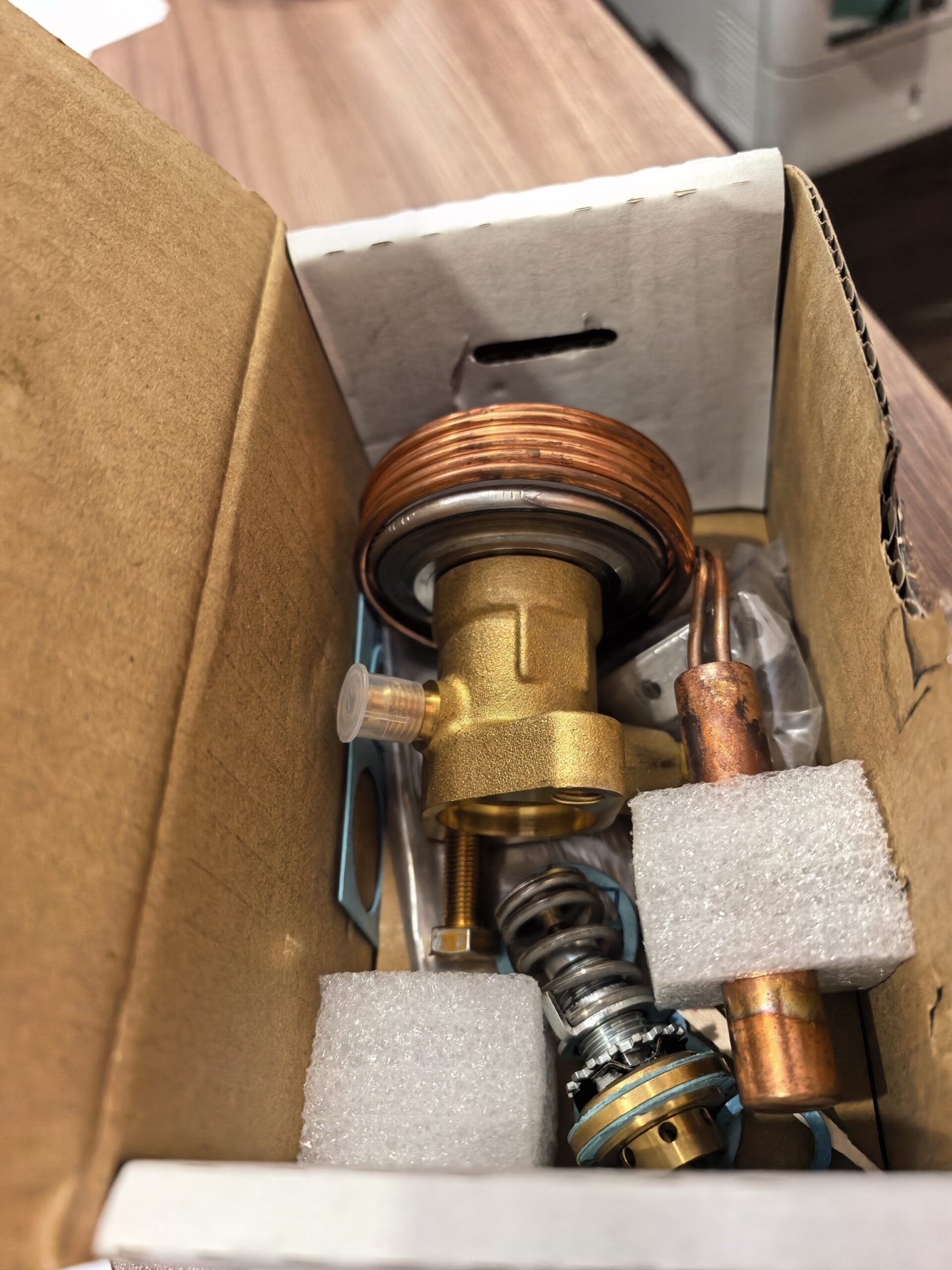

Терморегулирующий вентиль (ТРВ) Carrier 14‑00244‑42

1. Общие сведения

Наименование: терморегулирующий вентиль (ТРВ) с внешним уравниванием.
Артикул: 14‑00244‑42.
Производитель: Carrier.
Применение: холодильные установки рефрижераторных контейнеров Carrier.

2. Функциональное назначение

ТРВ регулирует:

  • подачу жидкого хладагента в испаритель;
  • перегрев паров хладагента на выходе из испарителя;
  • производительность системы в соответствии с тепловой нагрузкой.

Ключевые задачи:

  • оптимизация работы испарителя;
  • предотвращение попадания жидкого хладагента в компрессор (защита от гидроудара);
  • поддержание стабильного температурного режима в грузовом отсеке.

3. Принцип действия

Работа основана на балансе трёх давлений:

  1. Давление испарения (в испарителе) — действует на мембрану снизу.
  2. Давление настройки (задаётся регулировочной пружиной) — противодействует снизу.
  3. Давление конденсации (через уравнительный трубопровод) — действует сверху.

Алгоритм работы:

  • при росте перегрева увеличивается давление над мембраной — клапан открывается;
  • при снижении перегрева клапан прикрывается;
  • внешнее уравнивание корректирует работу по фактическому давлению испарения.

4. Технические характеристики

  • Тип вентиля: терморегулирующий с внешним уравниванием.
  • Совместимые хладагенты: R404A, R507A.
  • Производительность: для систем 5–10 кВт.
  • Присоединительные размеры:
    • вход (жидкостная линия): 1/4″ SAE;
    • выход (к испарителю): 3/8″ ODF;
    • уравнительный патрубок: 1/8″ SAE.
  • Диапазон регулирования перегрева: 4–8 K.
  • Максимальное рабочее давление: 30 бар.
  • Рабочий температурный диапазон: –40 °C … +60 °C.
  • Материал корпуса: латунь/никелированная сталь.
  • Уплотнения: витон (FKM).
  • Монтажное положение: вертикальное (по направлению стрелки на корпусе).
  • Вес: ~0,35 кг.

5. Конструктивные особенности

  • Мембрана: из нержавеющей стали — высокая чувствительность и коррозионная стойкость.
  • Игольчатый клапан: прецизионная обработка — точное дозирование хладагента.
  • Внешний уравнительный патрубок: повышает точность регулирования.
  • Защитный колпачок: предотвращает несанкционированную регулировку.
  • Антикоррозийное покрытие: устойчивость к влаге и солёному воздуху.

6. Совместимость

  • Серии рефконтейнеров: PrimeLine, ThinLine, EliteLine.
  • Холодильные агрегаты: совместимые с R404A/R507A, производительностью до 10 кВт.
  • Системы управления: MicroLink 2, MicroLink 3 и аналогичные контроллеры Carrier.

7. Монтаж и пусконаладка

Порядок установки:

  1. Обесточить систему и сбросить давление.
  2. Установить ТРВ вертикально (стрелка по направлению потока).
  3. Подключить трубопроводы:
    • вход (1/4″ SAE) — к жидкостной линии после фильтра‑осушителя;
    • выход (3/8″ ODF) — к испарителю;
    • уравнительный патрубок (1/8″ SAE) — к выходу испарителя.
  4. Проверить герметичность (мыльный раствор/детектор утечек).
  5. Выполнить вакуумирование системы.
  6. Заправить хладагент по массе.
  7. После запуска отрегулировать перегрев (при необходимости).

Критические требования:

  • не перетягивать соединения;
  • исключить загрязнения в трубопроводе;
  • проверить отсутствие перегибов уравнительного патрубка.

8. Техническое обслуживание

Периодичность: каждые 6–12 месяцев.

Перечень работ:

  • визуальный осмотр на утечки и повреждения;
  • проверка герметичности соединений;
  • контроль перегрева и давления испарения;
  • очистка корпуса от загрязнений.

9. Типичные неисправности и методы диагностики

  • Недостаточная холодопроизводительность:
    • проверить уровень хладагента;
    • осмотреть фильтр‑осушитель на засор;
    • скорректировать перегрев.
  • Перегрев компрессора:
    • измерить перегрев на выходе испарителя (норма: 5–8 K);
    • проверить плавность работы клапана.
  • Утечка хладагента:
    • осмотреть соединения и корпус;
    • применить электронный детектор утечек.
  • Шум/вибрация:
    • проверить крепление ТРВ;
    • исключить кавитацию (недостаток хладагента).

10. Требования безопасности

  • Работы проводить при отключённом питании и сброшенном давлении.
  • Использовать СИЗ (перчатки, очки).
  • Соблюдать правила обращения с хладагентами.
  • Не вскрывать корпус — регулировка только квалифицированным персоналом.

11. Условия хранения и транспортировки

  • Хранение: сухое помещение, +5 °C … +30 °C, влажность < 70 %, в заводской упаковке.
  • Транспортировка: вертикальное положение, защита от ударов и влаги.

12. Гарантия и сертификация

  • Срок службы: 8–10 лет (при соблюдении условий эксплуатации).
  • Гарантия: 12–24 месяца (по договору поставки).
  • Сертификация: соответствует стандартам Carrier, ISO, CE.

13. Важные примечания

  • Замена ТРВ требует квалификации и специализированного оборудования.
  • Использование неоригинальных запчастей может привести к разбалансировке системы и выходу компрессора из строя.
  • Перед монтажом сверьтесь с документацией конкретной модели рефконтейнера.
