Описание

1. Общее назначение

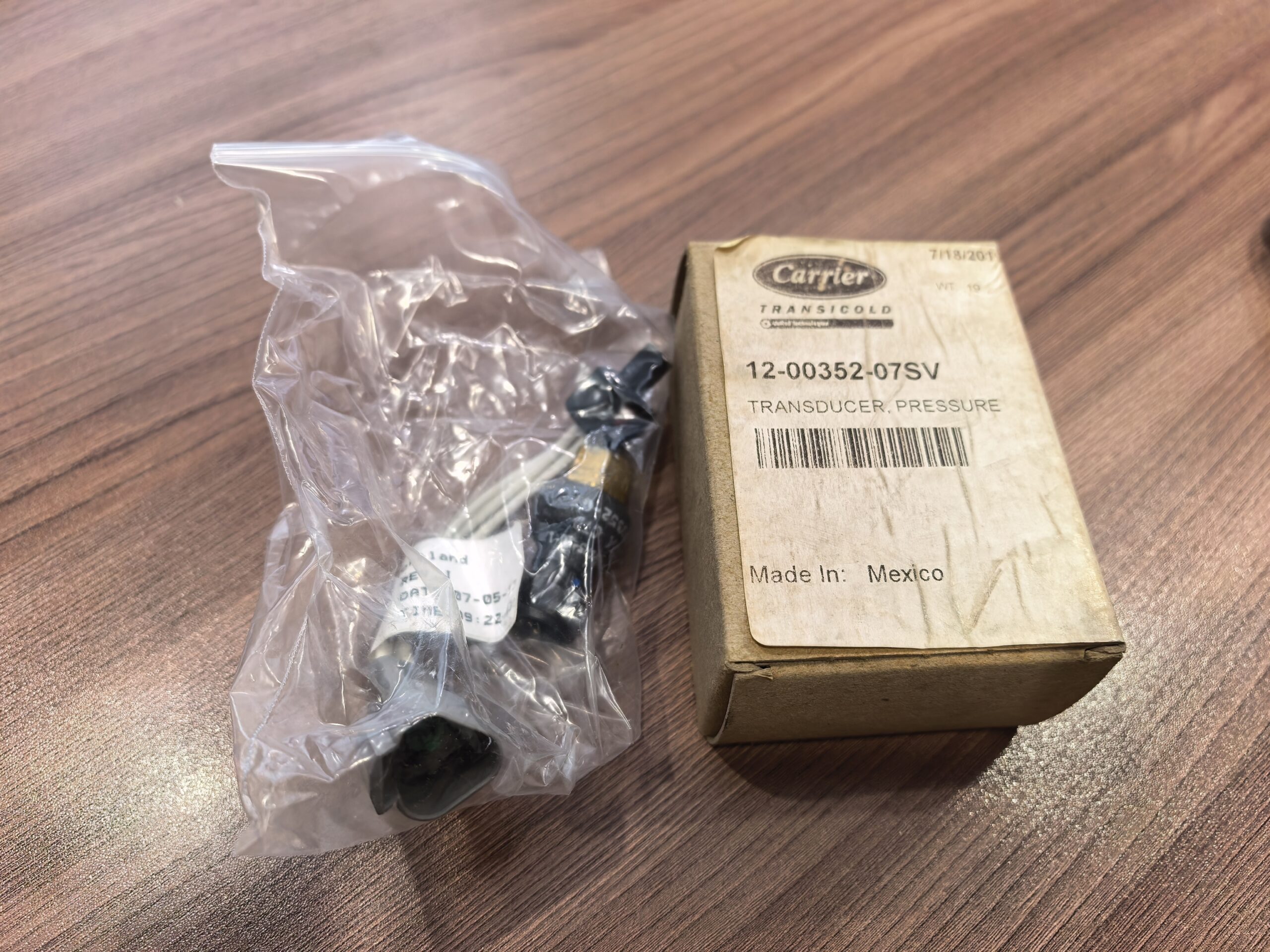

Трансдьюсер (датчик давления) — ключевой элемент системы мониторинга и управления холодильным агрегатом рефконтейнера. Предназначен для:

  • непрерывного измерения давления хладагента в контурах высокого и низкого давления;
  • преобразования физических параметров в электрический сигнал;
  • передачи данных в центральный контроллер для анализа и регулирования работы системы.

2. Функциональные задачи

  • контроль рабочего давления на линии всасывания (низкое давление) и нагнетания (высокое давление);
  • обеспечение обратной связи для регулировки производительности компрессора;
  • выявление нештатных ситуаций (перепад давления, утечка хладагента, засорение контура);
  • формирование аварийных сигналов при выходе параметров за допустимые пределы;
  • поддержание оптимального температурного режима в грузовом отсеке.

3. Конструктивные особенности

Основные компоненты:

  • чувствительный элемент (мембрана/сенсор из коррозионностойкого сплава);
  • преобразователь давления в электрический сигнал;
  • герметичный корпус с защитой от влаги и пыли;
  • кабельный ввод с уплотнением;
  • монтажные элементы (штуцеры, фитинги).

Материалы:

  • корпус: алюминиевый сплав или нержавеющая сталь с антикоррозийным покрытием;
  • мембрана: легированная сталь, устойчивая к хладагентам (R404A, R134a и др.);
  • уплотнения: фторкаучук (FKM) или аналогичные материалы.

4. Технические характеристики (типовые для оригинальных запчастей Carrier)

  • Диапазон измерений:
    • низкое давление: 0–10 бар;
    • высокое давление: 0–40 бар (возможны иные диапазоны в зависимости от модели).
  • Точность: ±1–2 % от диапазона измерений.
  • Выходной сигнал: 4–20 мА (стандарт), возможны варианты 0–5 В или цифровые интерфейсы.
  • Рабочее напряжение питания: 12–24 В DC.
  • Рабочая температура: –40 °C … +85 °C.
  • Давление перегрузки: до 2× номинального диапазона.
  • Время отклика: ≤50 мс.
  • Степень защиты корпуса: IP65/IP67 (пыле‑ и влагозащищённый).
  • Виброустойчивость: соответствует стандарту ISO 14954 (5–500 Гц, 5 g).
  • Срок службы: 5–7 лет при соблюдении условий эксплуатации.

5. Типовые модели и артикулы

  • 76‑00816‑00 — комплект трансдьюсера с кабелем и монтажными элементами;
  • 12‑00655‑01 — датчик давления всасывания (низкого давления);
  • 12‑00656‑01 — датчик давления нагнетания (высокого давления).

Примечание: конкретные артикулы зависят от модификации рефконтейнера и года выпуска.

6. Место установки

  • Трансдьюсер низкого давления монтируется на линии всасывания перед компрессором.
  • Трансдьюсер высокого давления устанавливается на линии нагнетания после компрессора, перед конденсатором.

Требования к монтажу:

  • герметичное соединение со штуцером;
  • защита кабеля от механических повреждений (гофра, кабель‑каналы);
  • отсутствие перегибов и натяжений кабеля;
  • соблюдение ориентации датчика согласно инструкции.

7. Электрические подключения

  • экранированный кабель с защитой от наводок;
  • разъёмное соединение с влагозащитой;
  • соответствие сечения проводов требованиям контроллера;
  • заземление корпуса (при наличии соответствующего контакта).

8. Диагностика неисправностей

Типичные симптомы:

  • ошибки контроллера (коды аварий, связанные с давлением);
  • нестабильная работа компрессора;
  • отклонение температуры в грузовом отсеке;
  • отсутствие сигнала на входе контроллера;
  • видимые повреждения корпуса или кабеля.

Методы проверки:

  • визуальный осмотр на наличие повреждений;
  • проверка герметичности соединений;
  • измерение выходного сигнала мультиметром;
  • сравнение показаний с эталонным манометром;
  • диагностика через интерфейс контроллера.

9. Обслуживание и замена

Периодическое обслуживание:

  • визуальный осмотр (раз в 3–6 месяцев);
  • проверка герметичности соединений (при ТО);
  • очистка от загрязнений (без применения агрессивных растворителей);
  • контроль затяжки кабельных вводов.

Калибровка:

  • проводится по регламенту сервисного обслуживания (раз в 1–2 года);
  • выполняется с использованием эталонного оборудования;
  • фиксируется в сервисной документации.

Замена:

  • при обнаружении механических повреждений;
  • при дрейфе показаний (погрешность >2 %);
  • при истечении срока службы;
  • после аварийных режимов (перегрузка по давлению).

10. Требования к эксплуатации

  • соблюдение диапазона рабочих температур и давлений;
  • исключение механических ударов и вибраций сверх допустимых норм;
  • защита от попадания влаги на электрические соединения;
  • использование только совместимых хладагентов;
  • регулярная проверка состояния кабельных вводов и уплотнений.

11. Преимущества оригинальных трансдьюсеров Carrier

  • гарантированная совместимость с контроллерами Microlink;
  • калибровка под конкретные хладагенты и режимы работы;
  • устойчивость к агрессивным условиям (вибрация, влажность, перепады температур);
  • поддержка сервисной сетью Carrier;
  • соответствие международным стандартам безопасности и качества.

12. Заключение

Трансдьюсеры высокого и низкого давления — критически важные компоненты системы управления рефконтейнером. Их исправность обеспечивает:

  • стабильную работу холодильного агрегата;
  • точность поддержания температуры;
  • раннее выявление нештатных ситуаций;
  • минимизацию рисков порчи груза.

Использование оригинальных запчастей и соблюдение регламента обслуживания гарантируют надёжность и долговечность работы системы.
