Токовый датчик Carrier 10‑00439‑01 (Transformer, scroll): технические характеристики

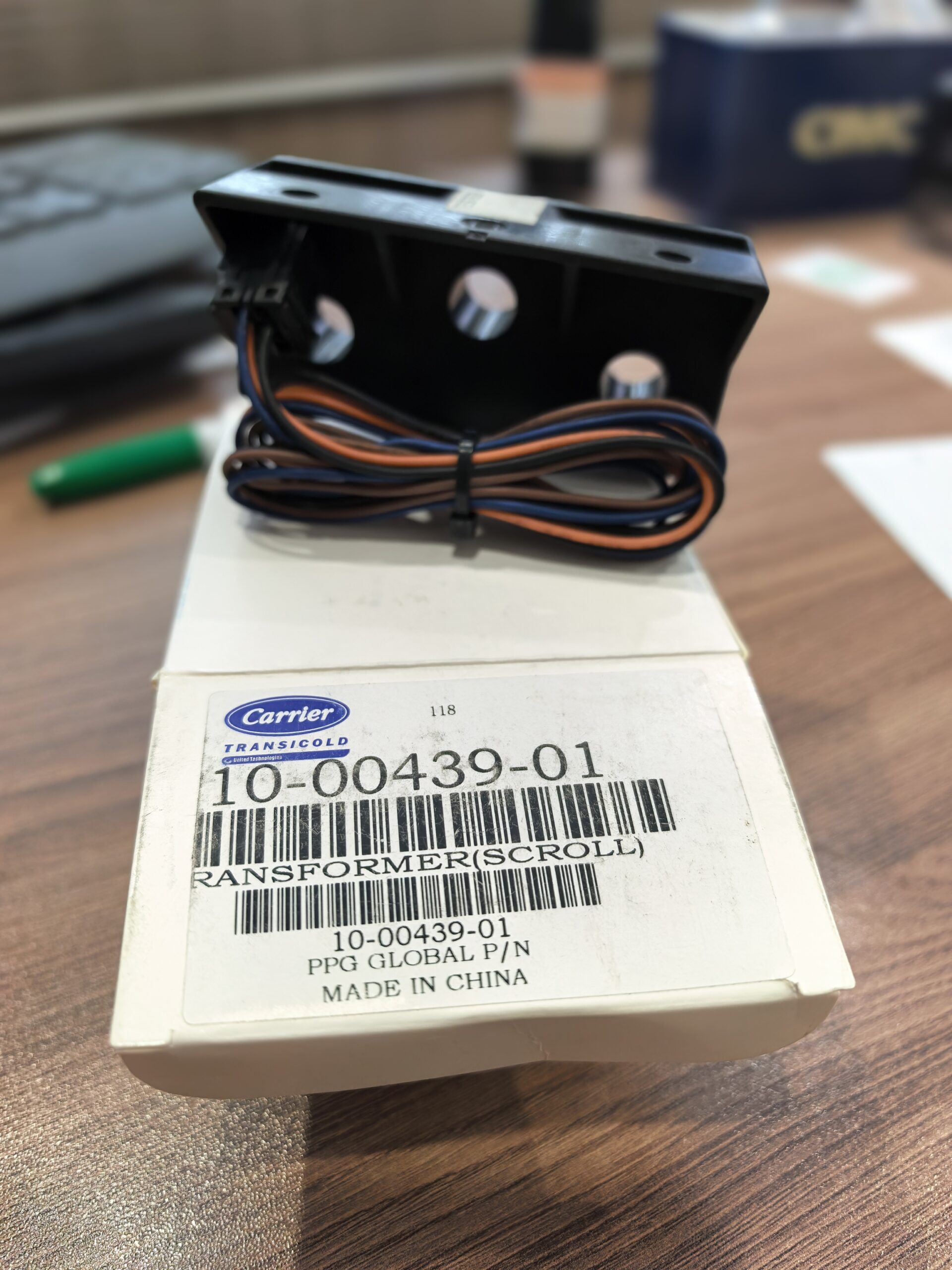

Токовый датчик Carrier 10‑00439‑01 типа Transformer (scroll) — специализированный измерительный компонент системы управления рефрижераторным контейнером. Предназначен для точного мониторинга потребляемого тока спиральных компрессоров (scroll) холодильного агрегата.
Основные технические параметры
- Артикул: 10‑00439‑01.
- Тип устройства: токовый трансформатор (измерительный).
- Назначение: контроль тока спиральных компрессоров холодильных систем.
- Номинальный первичный ток (I1): 20 А.
- Номинальный вторичный ток (I2): 0,2 А (при коэффициенте трансформации 1:100).
- Коэффициент трансформации (KT): 1:100.
- Класс точности: 0,5 (по ГОСТ 7746‑2015).
- Погрешность измерения: ±1 % от номинального значения.
- Рабочая частота сети: 50–60 Гц.
- Номинальное напряжение изоляции: 2 000 В (между первичной и вторичной обмотками).
- Сопротивление вторичной обмотки (R2): 0,5 Ом.
Эксплуатационные характеристики
- Диапазон рабочих температур: от −40 °C до +85 °C.
- Допустимая влажность: до 95 % (без конденсации).
- Степень защиты корпуса: IP65 (защита от пыли и водяных брызг).
- Вибростойкость: соответствует стандарту ISO 14954 (до 5 g в диапазоне 5–500 Гц).
- Ударопрочность: выдерживает импульсные нагрузки до 15 g (длительность 11 мс).
- Срок службы: не менее 7 лет при соблюдении условий эксплуатации.
- Межповерочный интервал: 2 года.
Электрические параметры выхода
- Выходной сигнал: аналоговый ток 0–200 мА.
- Линейность характеристики: ±0,5 % в рабочем диапазоне.
- Время отклика: ≤ 50 мс.
- Собственное потребление: < 0,1 Вт.
- Изоляция цепей:
- сопротивление > 100 МОм (при 500 В DC);
- испытательное напряжение 2,5 кВ AC (1 мин).
Конструктивные особенности
- Материал корпуса: ударопрочный термопластик (UL 94 V‑0, огнестойкий).
- Габариты (Д × Ш × В): 60 × 40 × 30 мм.
- Масса: 0,25 кг.
- Подключение: винтовые клеммные колодки (сечение провода 0,5–2,5 мм²).
- Монтаж: на фазный проводник компрессора (накладная конструкция).
- Маркировка направления тока: стрелочный индикатор на корпусе.
- Защитное покрытие: УФ‑стабилизированное (устойчивость к солнечному излучению).
Совместимость и интеграция
Датчик оптимизирован для работы с:
- Компрессорами Carrier scroll:
- серия 4TCS;
- серия 4TKS;
- серия 4TNS.
- Холодильными агрегатами:
- Carrier Marine Primeline;
- Carrier Thinline (T‑100, T‑200).
- Контроллерами:
- MicroLink 4;
- PrimeLine Controller.
Условия эксплуатации
- Положение при монтаже: любое (не влияет на точность).
- Максимальные перегрузки:
- кратковременный ток (1 мин): до 30 А;
- пусковой ток: до 50 А (не более 5 сек).
- Окружающая среда:
- морская атмосфера (солевой туман);
- вибрация транспортных средств;
- перепады температур.
Метрологические характеристики
- Стабильность показаний: ±0,2 % в год.
- Температурный дрейф: ≤ 0,05 %/°C.
- Гистерезис: < 0,1 % от диапазона.
- Повторяемость: ±0,3 % при одинаковых условиях.
Маркировка на корпусе
Обязательная информация:
- артикул (10‑00439‑01);
- серийный номер;
- коэффициент трансформации (1:100);
- номинальный ток (20 А);
- направление тока (стрелка);
- логотип Carrier;
- знаки соответствия стандартам.
Особенности эксплуатации
- Калибровка: автоматическая при первом включении (через контроллер).
- Экранирование: рекомендуется использовать экранированные кабели для вторичного сигнала.
- Заземление: вторичная обмотка должна быть заземлена.
- Периодическая проверка: визуальный осмотр на отсутствие повреждений, контроль контактов.
Заключение
Токовый датчик Carrier 10‑00439‑01 обеспечивает:
- высокоточное измерение тока (погрешность ±1 %);
- надёжную защиту компрессора от перегрузок;
- стабильную работу в экстремальных условиях (от −40 °C до +85 °C);
- совместимость с цифровыми системами управления Carrier.
Соблюдение технических параметров при монтаже и эксплуатации гарантирует:
- предотвращение аварийных остановок;
- увеличение срока службы компрессора;
- соответствие требованиям международных стандартов холодовой цепи.
