Описание

1. Назначение и область применения

Датчик предназначен для точного измерения температуры в грузовых отсеках рефрижераторных контейнеров Carrier.
Используется в системах автоматического регулирования температуры для:

  • непрерывного мониторинга температурного режима;
  • передачи данных в управляющий контроллер (MicroLink 2/3 и др.);
  • формирования управляющих сигналов для компрессора, вентиляторов и клапанов;
  • диагностики нештатных ситуаций (перегрев, переохлаждение).

Совместим с рефконтейнерами серий: PrimeLine, ThinLine, EliteLine и другими агрегатами Carrier,
поддерживающими двухпроводную схему подключения аналоговых датчиков.

2. Принцип действия

Датчик работает на основе терморезистивного эффекта (изменение электрического сопротивления чувствительного элемента в зависимости
от температуры). Сигнал передаётся по двухпроводной линии к контроллеру, который:

  • преобразует аналоговый сигнал в цифровое значение температуры;
  • сравнивает измеренное значение с заданной уставкой;
  • формирует управляющие воздействия для поддержания заданного режима;
  • регистрирует отклонения и аварийные ситуации.

3. Технические характеристики

Основные параметры:

  • Диапазон измерений: –40 °C … +70 °C;
  • Точность: ±0,5 °C (в рабочем диапазоне);
  • Выходной сигнал: 4–20 мА (стандарт) или 0–5 В (в зависимости от ревизии);
  • Питание: 12–24 В DC;
  • Время отклика: ≤10 с;
  • Сопротивление изоляции: >100 МОм (при 500 В DC).

Конструктивные параметры:

  • Тип подключения: двухпроводная схема;
  • Длина кабеля: 3–5 м (стандартная);
  • Разъём: герметичный, с защитой от влаги и вибрации;
  • Материал сенсора: нержавеющая сталь или коррозионностойкий сплав;
  • Корпус: ударопрочный пластик с герметизирующими элементами.

Условия эксплуатации:

  • Рабочая температура: –40 °C … +70 °C;
  • Влажность: до 95 % без конденсации;
  • Степень защиты: IP67 (пыле‑ и влагозащищённый);
  • Виброустойчивость: соответствует ISO 14954 (5–500 Гц, 5 g);
  • Ударопрочность: выдерживает импульсы до 15 g (длительность 11 мс).

Габариты и масса:

  • Диаметр сенсора: ~10 мм;
  • Длина погружной части: ~50 мм;
  • Масса: ~100 г (без кабеля).

4. Конструктивное исполнение

Датчик состоит из:

  1. Чувствительного элемента (терморезистор/термистор) в защитном корпусе.
  2. Герметичного соединительного узла с кабельным вводом.
  3. Двухпроводного кабеля в защитной оболочке (ПВХ или полиуретан).
  4. Монтажных элементов (клипса, саморезы) для фиксации в грузовом отсеке.

Особенности конструкции:

  • герметизация сенсора и соединений для защиты от конденсата;
  • экранировка кабеля (опционально) для снижения электромагнитных помех;
  • устойчивость к воздействию солей, влаги и агрессивных сред.

5. Схема подключения

  • Провод 1: «+» питания/сигнала;
  • Провод 2: «–» питания/сигнала (общий).

Примечание: полярность подключения должна соответствовать документации контроллера. Неправильное подключение может привести к ошибкам
измерений или выходу датчика из строя.

6. Монтаж и установка

Место установки:

  • внутри грузового отсека, в зоне с репрезентативными показаниями (обычно верхняя треть объёма);
  • вдали от воздуховодов, дверей и источников локального нагрева/охлаждения.

Порядок монтажа:

  1. Отключить питание рефконтейнера.
  2. Закрепить датчик на стене/перегородке с помощью клипсы или самореза.
  3. Подключить провода к контроллеру согласно схеме (соблюдать полярность).
  4. Проложить кабель в защитной гофре/кабель‑канале.
  5. Проверить герметичность соединений.
  6. Включить питание, проверить показания контроллера.
  7. Провести тестовый цикл (2–4 часа) для верификации стабильности показаний.

7. Диагностика и обслуживание

Периодическая проверка (раз в 6–12 месяцев):

  • визуальный осмотр корпуса и кабеля на наличие повреждений;
  • проверка герметичности соединений;
  • очистка сенсора мягкой тканью (без растворителей);
  • контроль изоляции кабеля мегомметром (при необходимости).

Диагностика неисправностей:

  • Отсутствие сигнала: проверить целостность цепи, полярность, напряжение питания;
  • Некорректные показания: сравнить с эталонным термометром, проверить калибровку;
  • Конденсат внутри корпуса: заменить датчик при нарушении герметичности;
  • Скачки показаний: проверить экранировку кабеля и заземление.

8. Критерии замены

Датчик подлежит замене при:

  • механических повреждениях корпуса или кабеля;
  • отклонении точности более ±1 °C;
  • нарушении герметичности (конденсат внутри);
  • устойчивых ошибках контроллера («обрыв датчика», «некорректный сигнал»);
  • истечении срока службы (5–7 лет).

9. Совместимость и аналоги

  • Оригинальные артикулы: 12‑00395‑01, 79‑66669‑04 (возможны вариации в зависимости от ревизии).
  • Контроллеры: MicroLink 2, MicroLink 3, PrimeLine Controller.
  • Аналоги: не рекомендуются — могут вызвать несовместимость с ПО контроллера и потерю точности.

Важно: точный артикул и совместимость уточняйте по серийному номеру рефконтейнера и сервисной документации Carrier.

10. Требования безопасности

  • Работы проводить при отключённом питании.
  • Не разбирать датчик самостоятельно.
  • Избегать механических ударов и изгибов кабеля.
  • Не допускать попадания воды на разъёмы.
  • Использовать только оригинальные крепёжные элементы.

11. Преимущества оригинальной запчасти

  • Точность калибровки под алгоритмы Carrier.
  • Устойчивость к морским условиям (соль, влажность, вибрация).
  • Долговечность материалов сенсора и корпуса.
  • Гарантия совместимости с контроллерами MicroLink.
  • Поддержка сервисными центрами Carrier.

12. Заключение

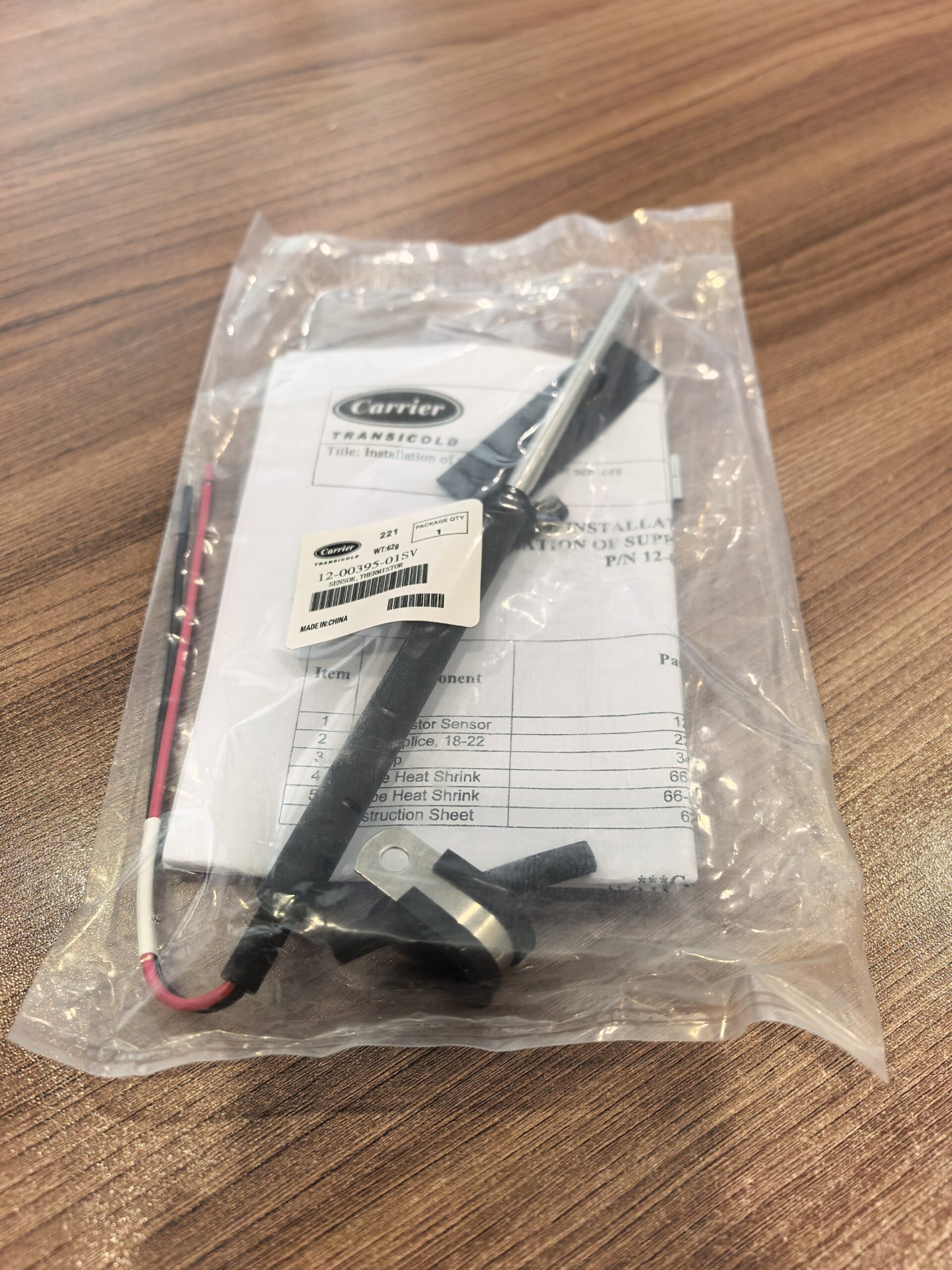

Температурный датчик 12‑00395‑01 — критически важный элемент системы контроля рефконтейнера, обеспечивающий:

  • точное поддержание температурного режима;
  • надёжность работы холодильной установки;
  • раннее выявление нештатных ситуаций.

Использование оригинальной запчасти и соблюдение регламента обслуживания минимизируют риски порчи груза и простоев в эксплуатации.
