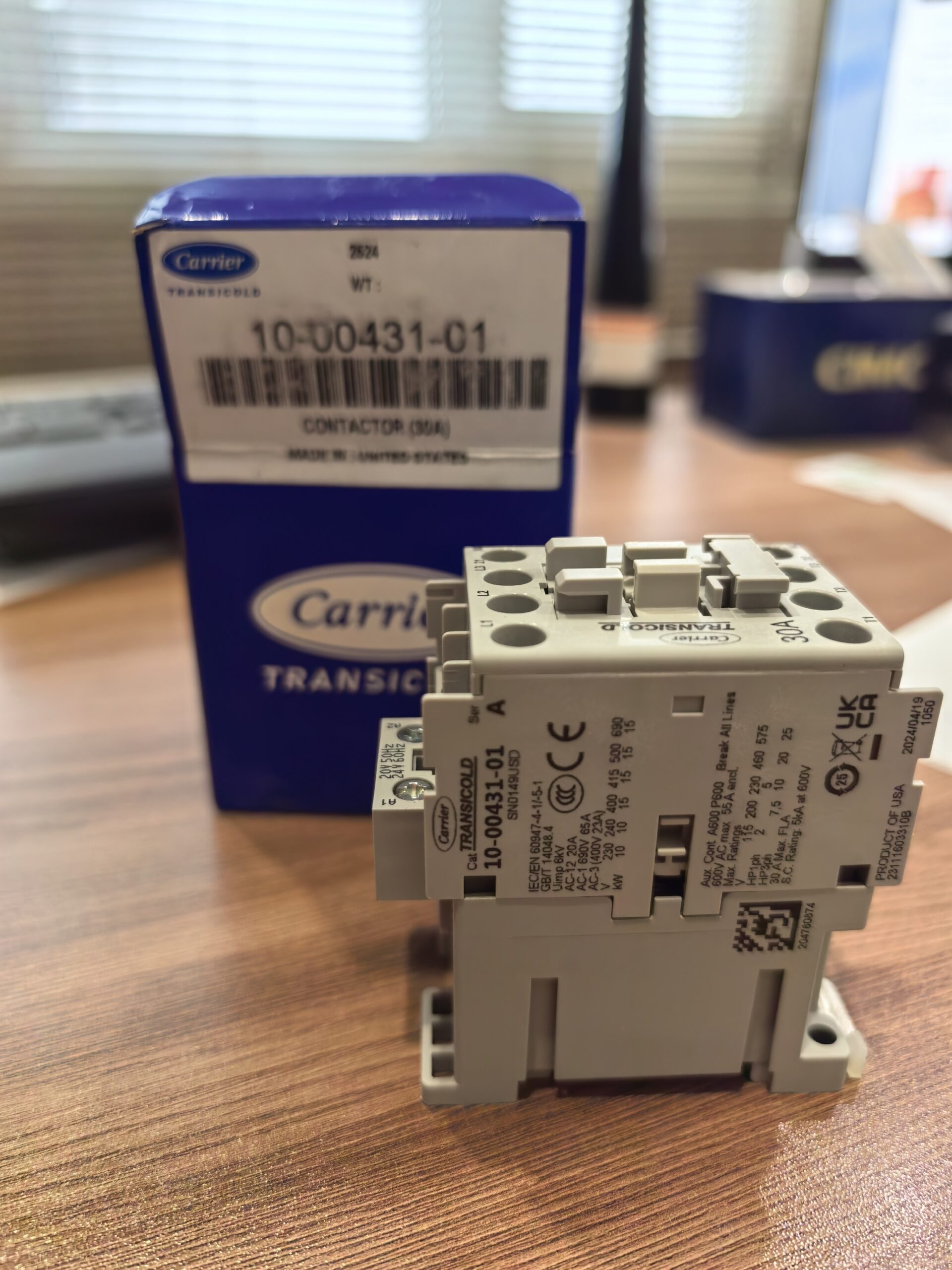

Контактор 30 A для Carrier 10-00431-01

Контактор Carrier 10‑00431‑01 — силовой электромагнитный коммутатор, предназначенный для управления высоконагруженными цепями
рефрижераторных контейнеров. Ниже — детализированный обзор его ключевых технических параметров.

Основные электрические характеристики

• Номинальный рабочий ток (AC‑3): $30\text{А}$.
• Номинальное напряжение силовой цепи: $220-440\text{В}\text{AC}$, $50-60\text{Гц}$.
• Напряжение цепи управления (катушки): $24\text{В}\text{DC}$.
• Пусковой ток (AC‑3): до $300\text{А}$ (кратковременно).
• Коммутационная способность при отключении: $6\text{кА}$ (при $440\text{В}\text{AC}$).
• Сопротивление изоляции: $>100\text{МОм}$ (при $500\text{В}\text{DC}$).
• Диэлектрическая прочность: $2,5\text{кВ}\text{AC}$ (1 мин).

Параметры контактов

• Главные контакты:
  • количество: 3 полюса;
  • материал: серебро‑оксид кадмия (AgCdO);
  • номинальное контактное давление: $1,2\text{Н}$;
  • максимальное падение напряжения: $\le 50\text{мВ}$.
• Вспомогательные контакты:
  • конфигурация: 1 замыкающий + 1 размыкающий;
  • номинальный ток: $5\text{А}$ ($250\text{В}\text{AC}$);
  • тип переключения: мгновенное.

Динамические параметры

• Время срабатывания (включение): $\le 20\text{мс}$.
• Время отпускания (отключение): $\le 15\text{мс}$.
• Частота коммутаций: до 1200 операций/час (при $30\text{А}$).
• Механическая износостойкость: $1000000$ циклов.
• Коммутационная износостойкость (при номинале): $100000$ циклов.

Эксплуатационные характеристики

• Рабочий температурный диапазон: от −40 ∘C до +70 ∘C.
• Допустимая влажность: до $95\%$ (без конденсации).
• Высота эксплуатации: до $2000\text{м}$ над уровнем моря.
• Виброустойчивость:
  • диапазон: $5-500\text{Гц}$;
  • ускорение: $5\text{g}$.
• Ударопрочность: выдерживает импульсы до $15\text{g}$ (длительность $11\text{мс}$).

Конструктивные параметры

• Корпус: термостойкий пластик (класс UL 94 V‑0, огнестойкий).
• Степень защиты: IP54 (защита от пыли и брызг).
• Монтаж: на DIN‑рейку или панель (винтовое крепление).
• Габаритные размеры (В × Ш × Г): $100\times 50\times 80\text{мм}$.
• Масса: $0,45\text{кг}$.
• Сечение подключаемых проводов: 2,5−6 мм2 (силовые цепи).

Защитные и вспомогательные системы

• Дугогасительная камера: многопластинчатая, минимизирует искрение.
• Защита катушки: встроенный варистор (подавление выбросов напряжения).
• Термокомпенсация: стабильная работа при температурных колебаниях.
• Индикация состояния: визуальный индикатор положения контактов.

Совместимость и интеграция

• Холодильные агрегаты Carrier:
  • Marine Primeline;
  • Thinline (T‑100, T‑200).
• Контроллеры управления:
  • MicroLink 4;
  • PrimeLine Controller.
• Нагрузки:
  • спиральные компрессоры;
  • конденсаторные и испарительные вентиляторы;
  • нагревательные элементы.

Метрологические параметры

• Точность срабатывания: отклонение времени $\le \pm 5\%$.
• Стабильность контактного сопротивления: $\le \pm 0,5\text{мОм}$ в течение срока службы.
• Погрешность срабатывания катушки: $\pm 10\%$ от номинального напряжения.

Условия эксплуатации и обслуживания

1. Режим работы: повторно‑кратковременный (цикл: 10 мин работы / 10 мин паузы).
2. Периодичность обслуживания:
   • проверка затяжки клемм — раз в 6 месяцев;
   • очистка от пыли — раз в 12 месяцев.
3. Критерии замены:
   • износ главных контактов (падение давления ниже $0,8\text{Н}$);
   • увеличение времени срабатывания более чем на $20\%$;
   • видимые повреждения корпуса или контактов.

Маркировка на корпусе

• артикул: 10‑00431‑01;
• номинальный ток: 30 А;
• напряжение катушки: 24 В DC;
• схема подключения (графическая);
• логотип Carrier;
• знаки соответствия стандартам (CE, UL).

Заключение

Контактор Carrier 10‑00431‑01 отвечает строгим требованиям к:

• надёжности коммутации (100 000 циклов при $30\text{А}$);
• устойчивости к внешним воздействиям (вибрация, влажность, температура);
• безопасности (дугогашение, защита катушки).

Соблюдение заявленных параметров эксплуатации гарантирует:

• бесперебойную работу холодильного агрегата;
• минимизацию рисков аварийных отключений;
• соответствие международным стандартам для рефрижераторной техники.
