Описание

1. Общее назначение

Конденсатор — важнейший элемент холодильного контура рефконтейнера. Обеспечивает:

  • отвод тепла от сжатого компрессором хладагента;
  • фазовый переход хладагента из газообразного состояния в жидкое (конденсацию);
  • поддержание рабочего давления в системе;
  • непрерывность холодильного цикла.

Работа конденсатора напрямую влияет на энергоэффективность и надёжность всей холодильной установки.

2. Конструктивные особенности

Оба изделия выполнены по схеме воздушного теплообменника с принудительной конвекцией. Основные элементы:

  • теплообменник (медные трубки + алюминиевые рёбра);
  • вентиляторы принудительного обдува;
  • монтажные кронштейны и крепёжные элементы;
  • входные/выходные патрубки для хладагента;
  • защитные решётки (в зависимости от комплектации).

Применяются антикоррозийные покрытия, устойчивые к морской соли и влаге. Конструкция рассчитана на вибрационные нагрузки транспортных режимов.

3. Технические характеристики

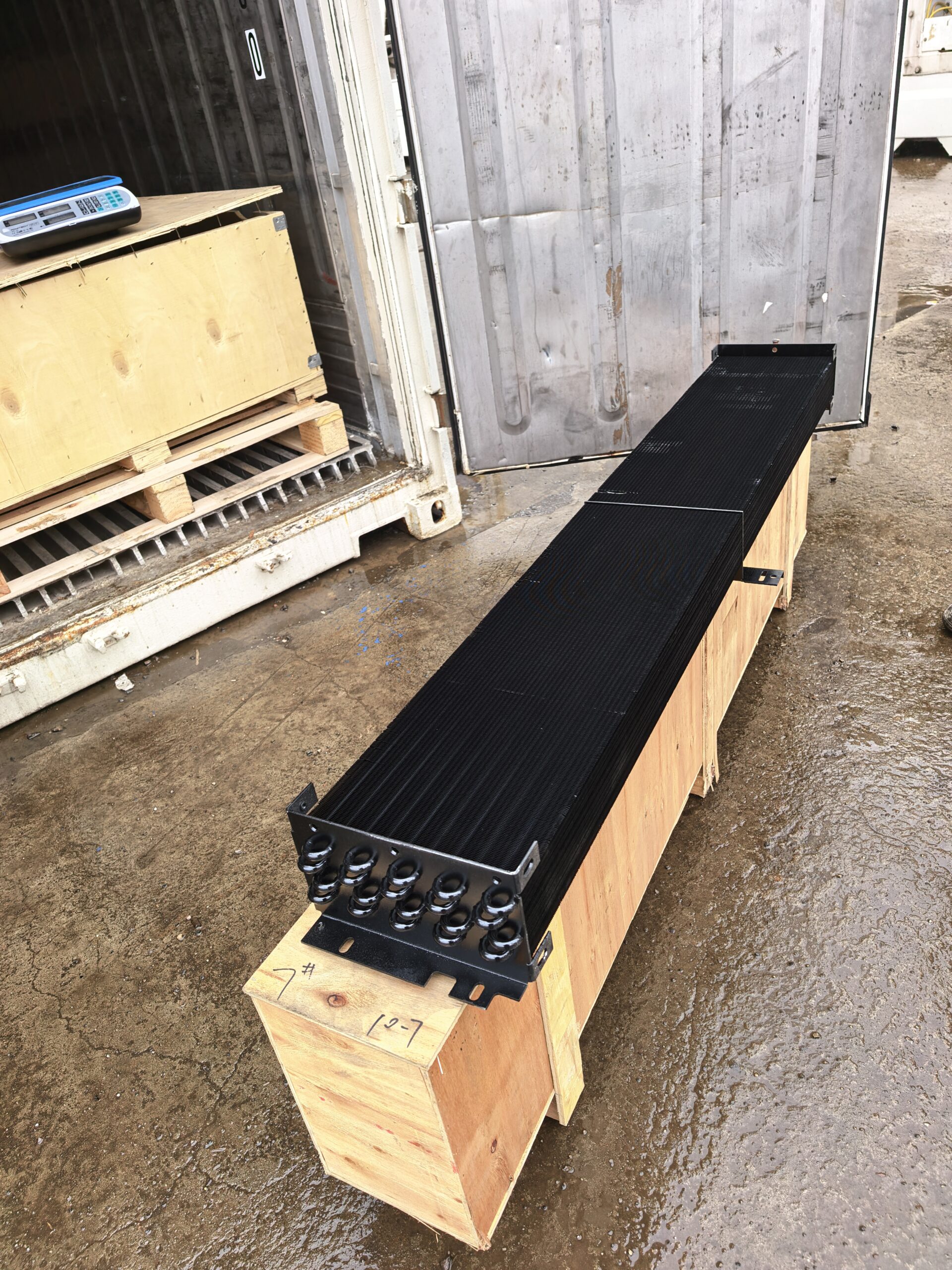

3.1. Модель 69NT43‑202‑20

  • Тип: воздушный конденсатор с 1 вентилятором.
  • Площадь теплообмена: 8,2 м².
  • Максимальная рабочая давление: 28 бар.
  • Рабочий температурный диапазон: −40 °C … +55 °C.
  • Тепловая мощность (при стандартных условиях): 7,5 кВт.
  • Диаметр присоединительных патрубков: 5/8″ (15,9 мм).
  • Габариты (Д × Ш × В): 750 × 550 × 300 мм.
  • Масса: 28 кг.
  • Совместимые хладагенты: R404A, R507A.
  • Материал теплообменника:
    • трубки — медь;
    • рёбра — алюминий.
  • Вентилятор:
    • количество — 1 шт.;
    • напряжение — 24 В DC;
    • производительность — 1 800 м³/ч.
  • Степень защиты вентилятора: IP54.
  • Уровень шума: ≤ 60 дБ(А).

3.2. Модель 69NT43‑203‑20

  • Тип: воздушный конденсатор с 2 вентиляторами.
  • Площадь теплообмена: 10,5 м².
  • Максимальная рабочее давление: 30 бар.
  • Рабочий температурный диапазон: −40 °C … +60 °C.
  • Тепловая мощность (при стандартных условиях): 9,2 кВт.
  • Диаметр присоединительных патрубков: 3/4″ (19 мм).
  • Габариты (Д × Ш × В): 900 × 600 × 350 мм.
  • Масса: 36 кг.
  • Совместимые хладагенты: R404A, R507A, R452A.
  • Материал теплообменника:
    • трубки — медь;
    • рёбра — алюминий.
  • Вентиляторы:
    • количество — 2 шт.;
    • напряжение — 24 В DC;
    • производительность каждого — 2 000 м³/ч.
  • Степень защиты вентиляторов: IP55.
  • Уровень шума: ≤ 62 дБ(А).

4. Совместимость и применение

69NT43‑202‑20:

  • серии рефконтейнеров: Carrier PrimeLine, ThinLine;
  • модели: 69NT 40 531, 69NT 40 541 (базовые модификации).

69NT43‑203‑20:

  • серии рефконтейнеров: Carrier EliteLine, PrimeLine (повышенной производительности);
  • модели: 69NT 40 551, 69NT 40 561, 69NT 40 571.

Оба конденсатора совместимы с системами управления MicroLink 2/3 и аналогичными контроллерами Carrier.

5. Условия эксплуатации

  • Температура окружающего воздуха: в пределах указанного рабочего диапазона.
  • Относительная влажность: до 95 % без конденсации на электроэлементах.
  • Вибрационные нагрузки: соответствуют ISO 14954 (5–500 Гц, 5 g).
  • Положение при монтаже: строго горизонтальное или вертикальное (согласно документации).
  • Окружающая среда: невзрывоопасная, без агрессивных паров и газов.
  • Зазоры для обслуживания: не менее 100 мм со всех сторон.

6. Монтаж и пусконаладка

Порядок монтажа:

  1. Отключить питание и сбросить давление в системе.
  2. Проверить комплектность и отсутствие повреждений.
  3. Установить конденсатор в штатное место, обеспечить жёсткое крепление.
  4. Подсоединить патрубки к трубопроводам (использовать новые уплотнения).
  5. Выполнить вакуумирование контура (остаточное давление ≤ 0,1 мбар).
  6. Проверить герметичность (тест давлением, мыльный раствор, электронный детектор).
  7. Заправить хладагент по массе (согласно спецификации модели).
  8. Подключить вентиляторы к питанию, проверить вращение.
  9. Провести пробный пуск, контролировать:
    • давление в контуре;
    • температуру на входе/выходе;
    • работу вентиляторов;
    • уровень шума и вибрации.

Необходимый инструмент:

  • вакуумный насос;
  • манометрический коллектор;
  • электронные весы для хладагента;
  • гаечные ключи, торксы;
  • герметики, уплотнительные материалы;
  • течеискатель.

7. Техническое обслуживание

Периодичность: каждые 6–12 месяцев.

Перечень работ:

  • визуальный осмотр на наличие повреждений, коррозии, утечек;
  • очистка рёбер теплообменника от пыли, грязи, насекомых;
  • проверка герметичности соединений (патрубки, фланцы);
  • контроль работы вентиляторов (вращение, шум, вибрация);
  • замер токов двигателей вентиляторов;
  • проверка заземления и электрических соединений;
  • контроль тепловой мощности (разность температур на входе/выходе).

8. Типичные неисправности и методы диагностики

  • Снижение теплоотдачи:
    • проверить чистоту рёбер;
    • убедиться в достаточном уровне хладагента;
    • проверить работу вентиляторов.
  • Утечка хладагента:
    • визуальный осмотр (маслоные пятна);
    • мыльный тест;
    • электронный детектор утечек.
  • Шум/вибрация:
    • проверить крепление конденсатора;
    • осмотреть вентиляторы (балансировка, подшипники).
  • Перегрев системы:
    • измерить воздушный поток через теплообменник;
    • проверить давление в контуре;
    • убедиться в отсутствии заграждений перед вентиляторами.
  • Ошибки контроллера:
    • сверить коды неисправностей с документацией;
    • проверить датчики давления и температуры;
    • проконтролировать электрические соединения.

9. Требования безопасности

  • Работы выполнять при отключённом питании и сброшенном давлении.
  • Использовать СИЗ: перчатки, защитные очки, диэлектрическую обувь.
  • Соблюдать правила обращения с хладагентами (R404A, R507A, R452A).
  • Не допускать механических повреждений теплообменника и электрических компонентов.
  • Обеспечить надёжное заземление оборудования.
  • Не эксплуатировать конденсатор при повреждённых вентиляторах или электрических соединениях.

10. Хранение и транспортировка

  • Хранение:
    • сухое помещение;
    • температура: +5 °C … +30 °C;
    • влажность: < 70 %;
    • заводская упаковка до монтажа.
  • Транспортировка:
    • вертикальное положение;
    • защита от ударов, влаги, переворачивания;
    • фиксация в транспортном средстве.

11. Гарантия и сертификация

  • Срок службы: не менее 10 лет при соблюдении условий эксплуатации.
  • Гарантия: 12–24 месяца (согласно договору поставки).
  • Сертификация: соответствует стандартам:
    • Carrier;
    • ISO;
    • CE;
    • DOT (для транспортных применений).

12. Важные примечания

  • Замена конденсатора требует квалификации и специализированного оборудования.
  • Использование нео
