Описание

1. Назначение

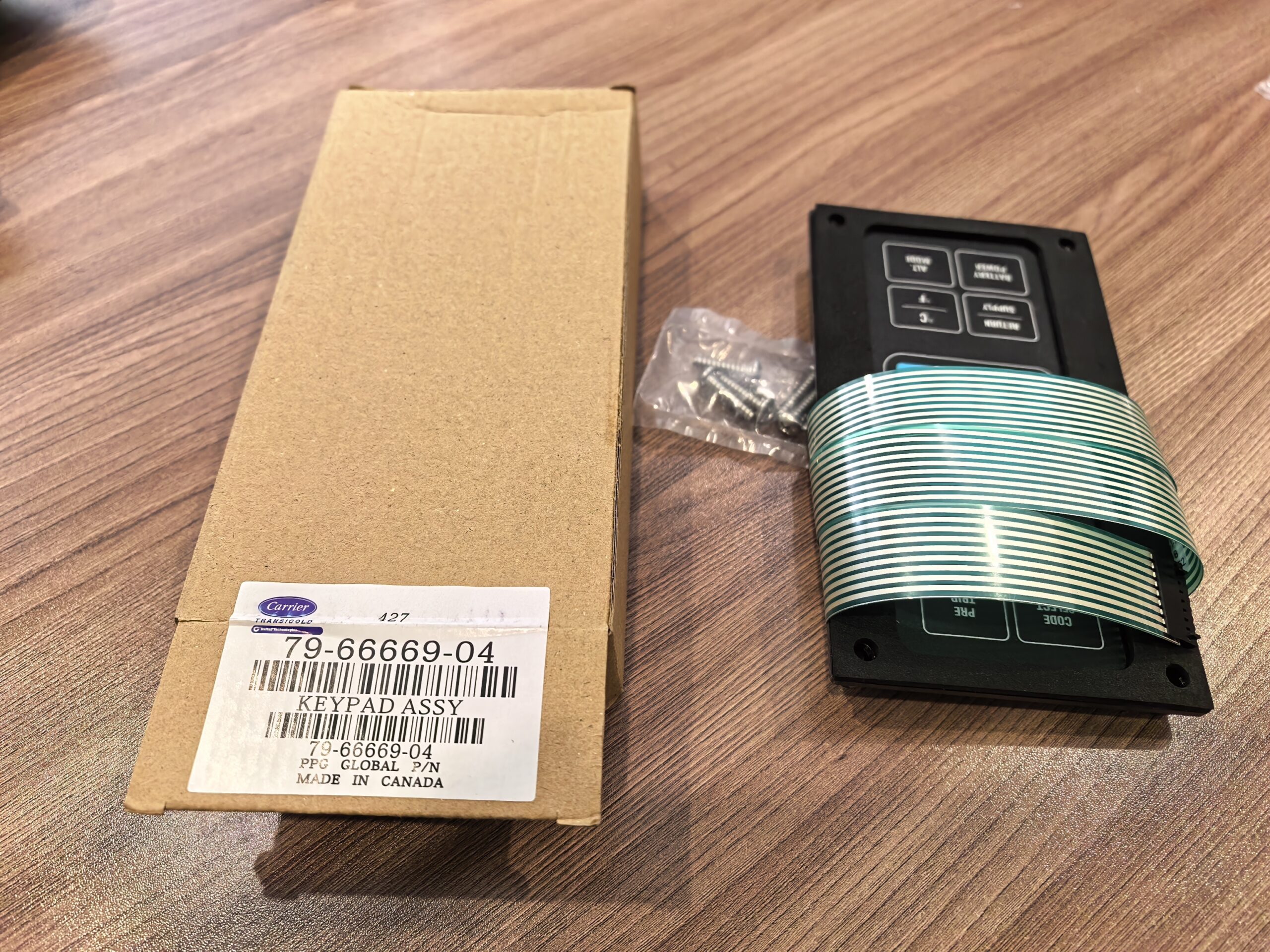

Клавиатура управления — элемент человеко‑машинного интерфейса (HMI) холодильных агрегатов рефконтейнеров Carrier серий MicroLink 2 и MicroLink 3.
Обеспечивает:

  • ввод команд оператора;
  • настройку рабочих параметров;
  • мониторинг состояния системы;
  • диагностику и сервисные операции.

2. Функциональные возможности

  • Управление режимами:
    • запуск/остановка холодильной установки;
    • переключение «охлаждение» / «отогрев»;
    • ручной тест компонентов (компрессора, вентиляторов и др.).
  • Настройка параметров:
    • установка целевой температуры (диапазон зависит от модели);
    • регулировка гистерезиса и временных интервалов;
    • задание ограничений (минимальная/максимальная температура, время работы).
  • Мониторинг:
    • отображение текущей температуры в грузовом отсеке;
    • индикация давления в контурах;
    • показ напряжения и тока питания;
    • статус датчиков и исполнительных механизмов.
  • Диагностика:
    • чтение кодов неисправностей (DTC);
    • просмотр журналов событий;
    • проверка версий ПО и аппаратных ревизий.
  • Безопасность:
    • парольная защита от несанкционированного доступа;
    • блокировка клавиш в рабочем режиме.

3. Конструктивное исполнение

  • Тип клавиатуры: мембранная или кнопочная (зависит от ревизии изделия).
  • Дисплей: монохромный ЖК‑экран с подсветкой (символьный или с элементарной графикой).
  • Индикация: светодиодные индикаторы состояния (питание, авария, работа компрессора, связь и др.).
  • Корпус: ударопрочный пластик, устойчивый к вибрациям и агрессивным средам.
  • Степень защиты: IP54 (защита от брызг и пыли).
  • Крепление: встраиваемое в переднюю панель блока управления рефконтейнера.
  • Разъёмы:
    • основное соединение с контроллером (проприетарный разъём);
    • опциональный сервисный порт для подключения ПК/диагностического оборудования.

4. Технические характеристики

  • Напряжение питания: 12–24 В DC (согласовано с бортовой сетью рефконтейнера).
  • Потребляемый ток: ≤ 100 мА (в рабочем режиме).
  • Рабочая температура: –20 °C … +60 °C.
  • Влажность: до 95 % без конденсации.
  • Виброустойчивость: соответствует ISO 14954 (5–500 Гц, 5 g).
  • Ударопрочность: выдерживает импульсы до 15 g (длительность 11 мс).
  • Интерфейс связи: последовательный (проприетарный протокол Carrier, совместимый с MicroLink 2/3).
  • Память: энергонезависимая (хранение настроек, журналов, калибровочных данных).
  • Время отклика интерфейса: ≤ 200 мс.
  • Подсветка дисплея: светодиодная, с регулировкой яркости (при наличии).

5. Совместимость

  • Системы управления: MicroLink 2, MicroLink 3.
  • Модели рефконтейнеров: серии PrimeLine, ThinLine и другие агрегаты Carrier с указанными системами управления.
  • Программные версии: поддержка актуальных прошивок контроллеров (требуется соответствие ревизий).

6. Типовые артикулы (ориентировочно)

  • ML2‑KEY‑01 (для MicroLink 2);
  • ML3‑KEY‑02 (для MicroLink 3);
  • иные обозначения в зависимости от ревизии, региона поставки и года выпуска.

Примечание: точный артикул определяется по серийному номеру агрегата и сервисной документации.
Рекомендуется сверяться с каталогом запчастей Carrier или обращаться в авторизованный сервисный центр.

7. Индикация и элементы управления (типовая компоновка)

  • Дисплей: центральная зона отображения параметров.
  • Кнопки навигации: вверх/вниз, влево/вправо, «ввод»/«подтверждение».
  • Функциональные клавиши: «Режим», «Настройки», «Диагностика», «Сброс» и др.
  • Светодиодные индикаторы:
    • POWER (питание);
    • ALARM (авария);
    • RUN (работа);
    • COMPRESSOR (компрессор);
    • FAN (вентилятор) и др.

8. Диагностика неисправностей

Типичные симптомы:

  • отсутствие реакции на нажатия клавиш;
  • не горит дисплей или искажено изображение;
  • некорректные показания температуры/давления;
  • ошибки при вводе команд;
  • «зависание» интерфейса.

Методы проверки:

  • визуальный осмотр (повреждения, следы влаги);
  • проверка питания и соединений;
  • тестирование кнопок мультиметром (при разборке);
  • диагностика через сервисный порт (с использованием ПО Carrier).

9. Обслуживание и замена

Профилактическое обслуживание:

  • очистка поверхности от пыли и загрязнений (без агрессивных растворителей);
  • проверка надёжности кабельных соединений;
  • контроль целостности корпуса и уплотнений.

Калибровка и обновление:

  • выполняется через сервисный порт с использованием диагностического ПО Carrier;
  • требуется при смене контроллера или после ремонта.

Замена:

  • при механических повреждениях (трещины, сколы, залипание клавиш);
  • при выходе из строя дисплея или электроники;
  • после необратимых сбоев интерфейса.

Требования:

  • использовать только оригинальные запчасти Carrier;
  • соблюдать электростатическую безопасность при монтаже;
  • проверять соответствие ревизии и ПО.

10. Требования к эксплуатации

  • избегать попадания воды и агрессивных жидкостей на панель;
  • не применять чрезмерное усилие при нажатии клавиш;
  • не разбирать устройство без необходимости;
  • эксплуатировать в пределах указанных температурных и влажностных режимов;
  • проводить периодическую проверку соединений и индикации.

11. Преимущества оригинальной клавиатуры Carrier

  • Полная совместимость с контроллерами MicroLink 2/3 и их прошивками.
  • Устойчивость к морским условиям (влажность, соль, вибрация).
  • Эргономика: логичная разметка, подсветка, интуитивное меню.
  • Поддержка сервиса: доступ к обновлениям ПО и диагностическим утилитам.
  • Гарантия корректной работы всей холодильной системы при соблюдении регламентов.

12. Заключение

Клавиатура управления MicroLink 2/3 — критически важный компонент, обеспечивающий:

  • взаимодействие оператора с холодильной установкой;
  • точность настройки параметров;
  • оперативность диагностики и устранения неисправностей.

Использование оригинальной запчасти и соблюдение регламента обслуживания минимизируют риски простоев и обеспечивают надёжную работу
рефконтейнера в условиях морских и наземных перевозок.
