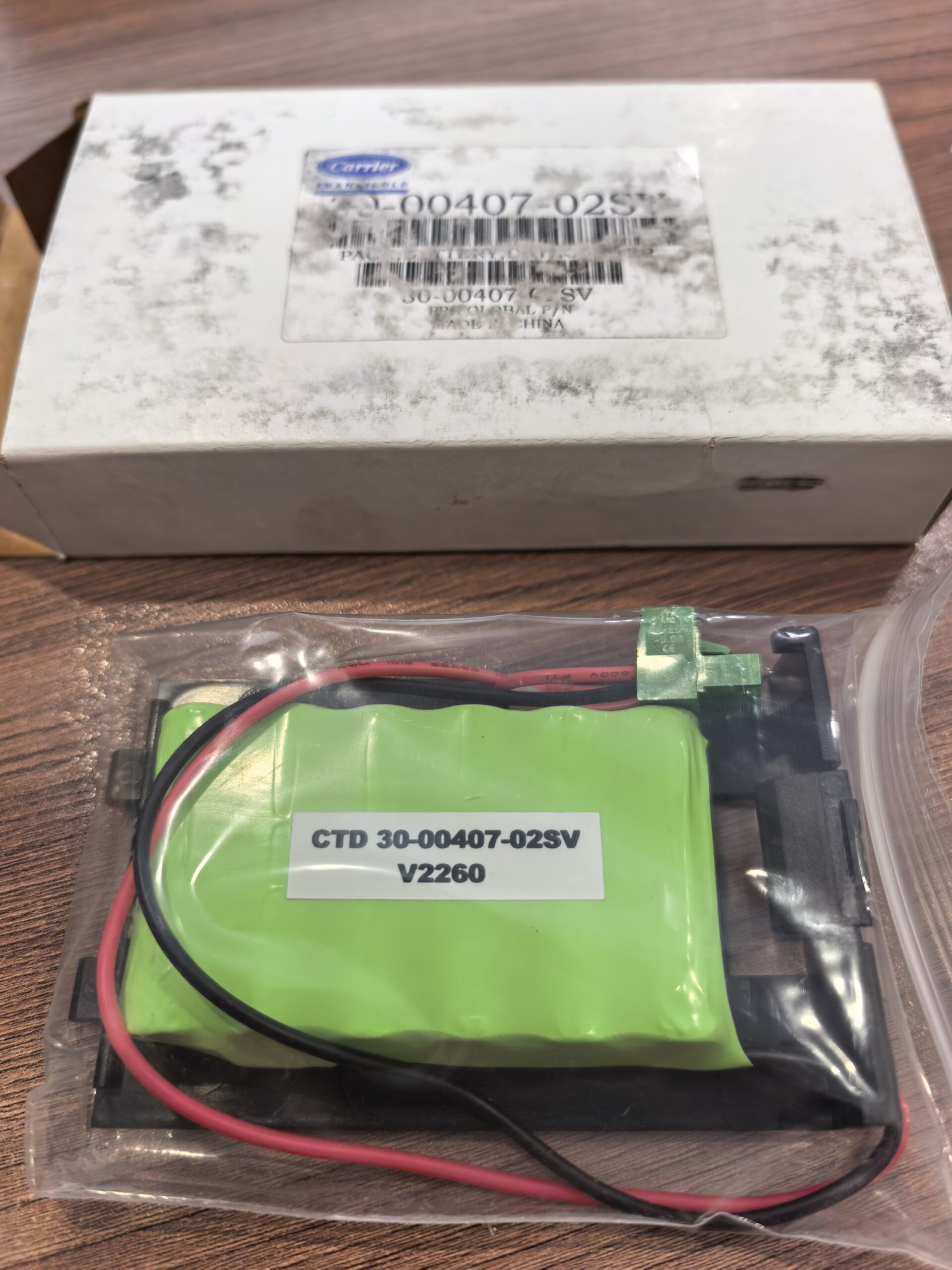

Аккумулятор контроллера Carrier 30-00407-02

Аккумулятор контроллера Carrier 30‑00407‑02: технические характеристики

Аккумулятор Carrier 30‑00407‑02 — штатный элемент резервного питания электронных контроллеров рефрижераторных контейнеров.

Ниже приведён полный перечень ключевых технических параметров устройства.

Основные электрические характеристики

• Тип химии: литий‑ионный (Li‑ion).
• Номинальное напряжение: $3,7\text{В}$.
• Номинальная ёмкость: 1200\ \text{мА·ч} (при температуре 25 ∘C).
• Напряжение полного заряда: $4,2\text{В}$.
• Минимальное рабочее напряжение (разряда): $3,0\text{В}$.
• Внутреннее сопротивление: ≤ 120 мОм.
• Ток заряда (макс.): $600\text{мА}$ (0,5 C).
• Ток разряда (кратковременно, макс.): $2\text{А}$ (1,7 C).
• Саморазряд: ≤ 5 % от номинальной ёмкости в месяц (при 25 ∘C).

Эксплуатационные параметры

• Рабочий температурный диапазон: от −20 ∘C до +60 ∘C.
• Температура заряда: от 0 ∘C до +45 ∘C.
• Температура хранения: от +15 ∘C до +25 ∘C (рекомендуемая).
• Относительная влажность: до 90 % (без конденсации).
• Срок службы: 3–5 лет или 500 циклов заряд‑разряд (до падения ёмкости ниже 80 %).
• Количество циклов до снижения ёмкости до 80 %: ≥ 500 (при глубине разряда 80 %).

Механические характеристики

• Габариты (Д × Ш × В): $50\times 30\times 10\text{мм}$.
• Масса: $45\text{г}$.
• Тип корпуса: пластиковый, негерметичный (с вентиляционными отверстиями).
• Разъём подключения: специализированный контактный блок Carrier (несовместим со стандартными разъёмами).
• Крепление: винтовое/защёлка в отсеке контроллера.

Защитные функции и электроника

• Встроенная схема управления (PCM):
  • защита от перезаряда (отключение при $>4,3\text{В}$);
  • защита от переразряда (отключение при $<2,8\text{В}$);
  • защита от перегрузки по току (срабатывание при $>2,5\text{А}$);
  • термозащита (отключение при >70 ∘C).
• Термодатчик: NTC‑резистор ($10\text{кОм}$ при 25 ∘C).
• Баланс ячеек: не требуется (одноэлементная конструкция).

Совместимость и интеграция

• Контроллеры:
  • MicroLink 4;
  • PrimeLine Controller.
• Модели рефконтейнеров:
  • Carrier Marine Primeline;
  • Carrier Thinline (T‑100, T‑200 и др.).
• Протоколы взаимодействия: встроенный интерфейс для обмена данными с контроллером (статус заряда, температура).

Метрологические и надёжностные показатели

• Точность измерения напряжения: ±1 %.
• Стабильность ёмкости: ±5 % от номинала в течение первого года.
• Наработка на отказ (MTBF): ≥ 20 000 часов (при температуре 25 ∘C и глубине разряда 50 %).
• Виброустойчивость: соответствует стандарту ISO 14954 (5–500 Гц, 5 g).
• Ударопрочность: выдерживает импульсы до 15 g (длительность 11 мс).

Условия хранения и транспортировки

• Оптимальный уровень заряда при хранении: 40–60 %.
• Максимальный срок хранения без подзарядки: 12 месяцев (при +20 ∘C).
• Требования к упаковке: антистатический пакет, защита от механических повреждений.

Маркировка на корпусе

• артикул: 30‑00407‑02;
• номинальное напряжение: 3,7 В;
• ёмкость: 1200 мА·ч;
• дата производства (код);
• логотип Carrier;
• символы утилизации (Li‑ion).

Важные примечания

1. Зарядка осуществляется автоматически от бортовой сети контейнера (внешнее ЗУ не требуется).
2. Замена рекомендуется при:
   • снижении ёмкости ниже 80 % от номинала;
   • появлении вздутия корпуса;
   • истечении 5 лет с даты производства.
3. Утилизация — только через сертифицированные пункты приёма литий‑ионных батарей.
4. Не допускается:
   • разборка корпуса;
   • короткое замыкание выводов;
   • эксплуатация при температуре выше +60 ∘C.

Заключение

Аккумулятор Carrier 30‑00407‑02 сочетает:

• высокую энергетическую плотность (1200\ \text{мА·ч} при малых габаритах);
• многоуровневую защиту от аварийных режимов;
• устойчивость к вибрациям и перепадам температур.

Соблюдение указанных параметров эксплуатации гарантирует:

• надёжное резервное питание контроллера;
• сохранность настроек и логов при отключении питания;
• соответствие требованиям международных стандартов для рефрижераторной техники.
